產品簡介

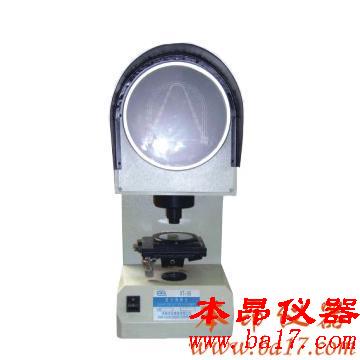

XT-50沖擊試樣缺口投影儀為單一投射照明，光源通過一系列光學元件投射在工作臺上
XT-50沖擊試樣缺口投影儀詳細介紹：
本投影儀光源發出的光線經聚光鏡照射到被測物體，再經物鏡將被照射物體放大的輪廓投射到投影屏上。
根據需要，本儀器為單一投射照明，光源通過一系列光學元件投射在工作臺上，再通過一系列光學元件將被測試樣缺口輪廓清晰的投射到投影儀上。物體經二次放大和二次反射成正像，在投影屏上所看到的圖形與實際試樣放置的方位一致。
?
XT-50沖擊試樣缺口投影儀技術參數：
| 投影屏直徑： |
180mm |
| 方工作臺尺寸： |
110×125mm |
| 圓工作臺直徑： |
90mm |
| 工作臺玻璃直徑： |
70mm |
| 縱向： |
±10mm |
| 橫向： |
±10mm |
| 升降： |
±12mm（無刻度） |
| 工作臺轉動范圍： |
0-360°（無刻度） |
| 儀器放大倍率： |
50X |
| 物鏡放大倍率： |
2.5X |
| 投影物鏡放大倍率： |
20X |
|
